Adolf-Reichwein-Schule, Marburg
4. Mai 2016
Ingenieurbüro MeiPlanEinbau einer Cafeteria, Adolf-Reichwein-Schule, Marburg
Die ARS in Marburg ist im Bestandsbau mit einer Cafeteria erweitert worden. Der Speisebereich und der Küchenbereich haben jeweils eine eigene Lüftungsanlage erhalten
Die Zuluft wird mit einer Schlitzschiene im Speisesaal zugeführt, die Abluft wird zentral in der Zwischendecke angesaugt.
Die Ablufthauben sind als Induktionshauben ausgeführt.

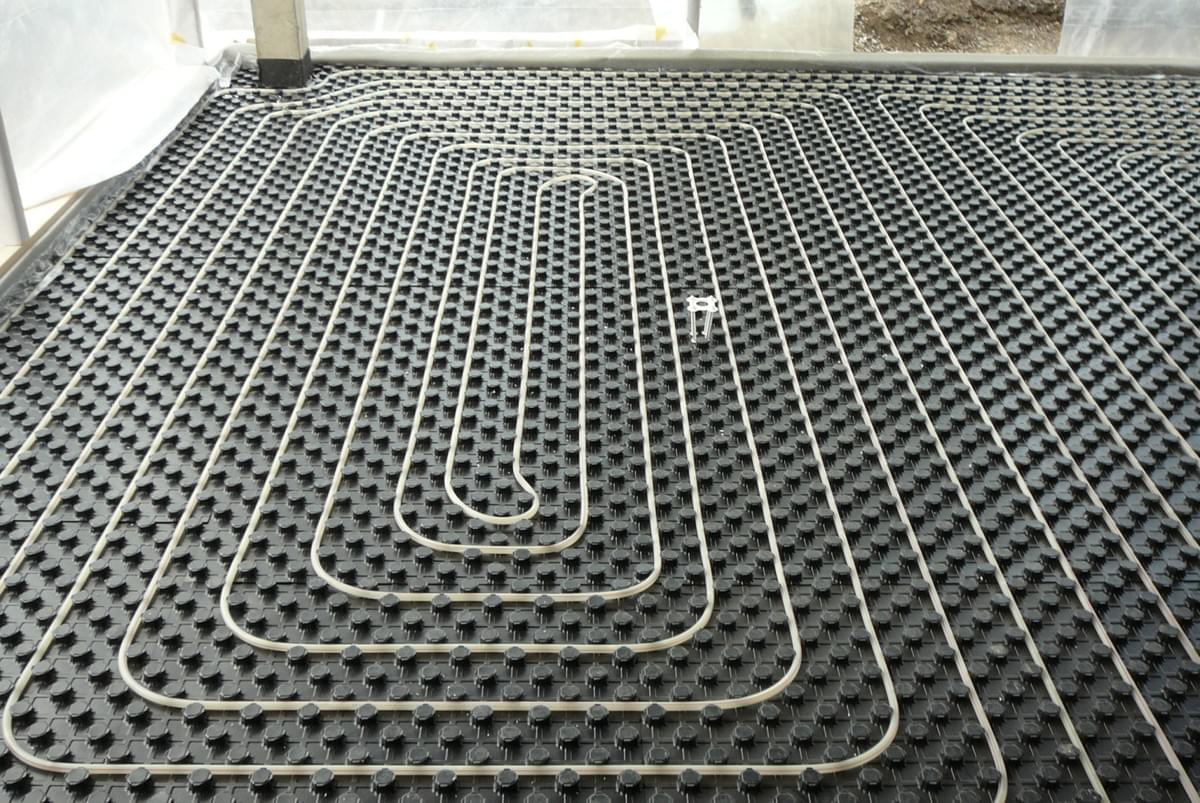

Der Anschluss der Heizungsanlage, teilweise als Fussbodenheizung, teilweise als Heizkörper ist an das Bestandsnetz angeschlossen worden. Die Regelung erfolgt über eine Unterstation
Die Abluft der Küche wird über Dach entsorgt.
Wir haben bei diesem Bauvorhaben die Gewerke Heizungs-, Lüftungs- und Sanitärtechnik geplant. In Zusammenarbeit mit dem Bauamt der Universitätsstadt Marburg, dem Fachplaner für Elektrotechnik, dem Küchenplaner, dem ausführenden Küchenbauer, dem Kälteanlagenbauer und den ausführenden Firmen wurden die Planungen umgesetzt.
Gesamtsanierung in Teilabschnitten der Theodor-Litt-Schule, GießenIB MeiPlan war mit der Sanierung der Gewerke Heizungs- und Lüftungstechnik ist ersten Bauabschnitt beauftragt.Die Wärmeerzeugungsanlage der Theodor-Litt-Schule in der Universitätsstadt Gießen ist an die Stadtwerke Gießen zur Einbindung an das Fernwärmenetz übertragen worden. Die Verteiler sind gemäß den bisher erfolgten Ergänzungs-, Neu- und Anbauten neu aufgebaut und den jeweiligen Gebäudeabschnitten zugeordnet worden.Aufgrund der Bausubstanz musste in der Heizzentrale von unserem Büro ein bodenständiges Trägersystem geplant und eingebaut werden, dass die gesamte Rohrinstallation aufnimmt. 32 Montagesäulen leiten die Lasten in die Bodenplatte ab.Die Klassenräume erhielten pro Klassenzimmer 1 – 2 Schullüftungsgeräte. Die Regelung der Klassenzimmerlüftungsgeräte erfolgt über die GLT-Technik und kann vom Hausmeister geregelt werden. In der gesamten Liegenschaft sind ca. 65 Stück Klassenraumlüftungsgeräte eingebaut worden. Eine Überwachung der Istzustände und eine Dokumentation der gemessenen Werte wird auch von der Stadtverwaltung durchgeführt. Read More
Medienhaus Stiftung Marburger MedienUnser Ingenieurbüro hat bei diesem Bauvorhaben die Planungsarbeiten für die Gewerke Heizungs-, Lüftungs- und Sanitärtechnik geplant.Für die Beheizung ist eine Wärmepumpe, versorgt durch Erdwärme eingebaut worden. Die Genehmigungen der Nachbarn, einhalten der Abstände der Bohrungen zu den Grundstücksgrenzen, sowie die Genehmigung für die Bohrungen, 6 x 100m Bohrtiefe, sind von unserem Büro eingeholt worden.Die Beheizung erfolgt über eine Fussbodenheizung, unterstützt durch eine Lüftungsanlage mit Wärmerückgewinnung. die mit einem 1-fachen Luftwechsel alle Räume mit Frischluft versorgt.Gemeinsam mit einem Ingenieurbüro für Elektrotechnik wurde die Photovoltaikanlage geplant.Read More
Landschulheim Steinmühle, MarburgUnser Büro hat im Landschulheim Steinmühle, Marburg, gemeinsam mit einem Partnerbüro für Elektrotechnik auch das Gewerk Elektrotechnik einschl. Photovoltaikanlage geplant. Für die Außenluftansaugung wurde ein Erdwärmetauscher von uns projektiert und eingebaut. Mit dem Erdwärmetauscher ist es möglich, den Versammlungsraum ca. 3 – 5 K unter Außentemperatur in der Innentemperatur abzusenken, ohne hierfür ein Kälteerzeugung eingebaut zu haben. Es fallen für die Temperaturabsenkung keine Kosten an. Damit ist ein ökonomisch optimierter Betrieb des Gebäudes gewährleistet.Die Lüftungsanlage ist mit einem Luftqualitätsfühler ausgestattet. Die Luftkonzentration steuert über Frequenzumformer den Luftvolumenstrom im Versammlungsraum.Die Beheizung erfolgt durch eine Fussbodenheizung und statische Heizflächen. Als Wärmeerzeuger ist ein Gas-Brennwert-Kessel montiert.Ein behindertengerechtes WC ist montiert, genauso wie ein Lift um die Bühne mit einem Rollstuhl erreichen zu könnenRead More
Schulhallenbad AsbachIm Rahmen der Sanierung des Schulhallenbades in Asbach hat unser Büro eine Edelstahlauskleidung für das Schwimmbad eingeplant. Gleichzeitig erfolgt die Anpassung an die neu überarbeitetet DIN 19643.In dem Schwimmbecken können 2 unterschiedliche Wasserstände, 1,30 und 1,85 m realisiert werden. Dies wird durch Ablassen des Schwimmbadwassers in eine zusätzlichen und einen vergrößerten Schwallwasserbehälter erreicht. In der Wand ist umläufig eine 2. Überlaufrinne eingebaut, die neben der obenliegenden Überlaufrinne das abgebadete Schwimmbadwasser aufnehmen und der Wasseraufbereitung zuführt.In einer späteren Beauftragung hat unser Büro die Ursache der auftretenden Korrosion geklärt. Die Korrosion ist im Zusammenhang mit der Aktivkohle, dem Reinigungsmittels und dem Reinigungsvorgang verursacht worden. Nach der Klärung der Ursachen und Beseitigung der Korrosion wurde ein Dosierautomat für die Reinigungsmittel angeschafft und die Aktivkohle gewechselt. Korrosion ist seither nicht mehr erkennbar gewesen.Im Jahr 2016 fiel auf, dass die Werte des gebundenen Chlors die Grenzwerte überschritten. IB MeiPlan konnte klären, dass dies mit dem Wechsel der Aktivkohle im Zusammenhang steht. Nachdem Austausch der oberen Filterfüllung sind alle Werte der gemessenen Parameter im optimalen Bereich. Read More
Studentenwohnheim der Uferkirche, MarburgUnser Ingenieurbüro ist mit der Gesamtbauleitung für die Sanierung des Studentenwohnheims von der Evangelisch Freikirchlichen Gemeinde Marburg – Uferkirche, mit der HOAI-Leistungsphase 8, beauftragt worden.In Zusammenarbeit mit einem bauvorlageberechtigten Architekten haben wir den Bauantrag gestellt und die bauseitigen 27 Einzelzimmer, ohne Nasszelle und Küchenzeile zu 14 Studentenapartment mit jeweils eigener Nasszelle (Dusche, WC und Waschbecken) und eigener Küchenzeile (2-Platten-Herd, Kühlschrank, 1-Beckenspüle und Unterbau- bzw. Hängeschrank) saniert.Die 14 Apartments sind auf 5 Etagen verteilt. Im 1. OG ist eine Waschmaschine und Trockner montiert. Die Warmwassererzeugung erfolgt über einen 30 l Boiler in der jeweiligen Nasszelle. Die Beheizung erfolgt von der gemeinsamen Heizungsanlage (Uferkirche und Studentenwohnheim). Die Apartments haben eine Größe von ca. 20 m².Eine Vollvermietung in zentraler Lage der Universitätsstadt Marburg ermöglicht den Eigentümer eine zeitnahe Amortisation der Investkosten. Die Hausverwaltung wird von einem unserer Mitarbeiter ausgeführt. Eine enge Zusammenarbeit mit dem Bauamt der Stadt Marburg, den ausführenden Firmen, dem Amt für Brandschutz, dem bauleitenden Bauingenieur und nahezu täglichen Bauleitung seitens unseres Ingenieurbüros haben eine kurze Ausführungszeit, von der Beauftragung bis zum Ersteinzug der neuen Mieter ca. 7 Monate, realisiert. Read More
